Bagaimana Mengetahui Jika Katup Pengaman Anda Buruk?

Jawaban Singkat: Tanda-Tanda Utama Katup Pengaman Anda Rusak

Katup pengaman rusak bila bocor terus-menerus, gagal membuka di bawah tekanan berlebih, terbuka di bawah titik tekanan yang disetel, atau menunjukkan korosi dan kerusakan fisik. Ini bukan masalah pemeliharaan kecil — katup pengaman yang rusak pada boiler, bejana tekan, atau sistem HVAC merupakan bahaya keselamatan langsung. Di lingkungan industri, kegagalan katup pelepas tekanan adalah salah satu penyebab utama kegagalan peralatan dan cedera di tempat kerja. Jika katup Anda menetes, menangis, berceloteh, atau tidak berfungsi dengan benar selama pengujian manual, katup tersebut perlu segera diperiksa atau diganti.

Panduan berikut menjelaskan setiap gejala penting, metode pengujian, dan pertimbangan penggantian sehingga Anda dapat membuat keputusan yang tepat tentang kondisi katup pengaman Anda — apakah itu pada pemanas air perumahan, boiler komersial, sistem udara bertekanan, atau bejana bertekanan industri.

Apa sebuah Katup Pengaman Sebenarnya Apakah dan Mengapa Gagal

Sebelum mendiagnosis kegagalan, ada baiknya memahami cara kerja perangkat. Katup pengaman — juga disebut katup pelepas tekanan (PRV) atau katup pelepas suhu dan tekanan (katup T&P) dalam aplikasi pemanas air — adalah perangkat mekanis yang dirancang untuk melepaskan tekanan secara otomatis ketika melebihi batas aman yang telah ditentukan. Ini bertindak sebagai garis pertahanan terakhir antara kondisi pengoperasian normal dan kejadian tekanan berlebih yang berbahaya.

Katup berisi cakram atau dudukan pegas yang menahan katup agar tetap tertutup pada tekanan normal. Ketika tekanan sistem naik di atas titik setel katup — biasanya tertera langsung pada badan katup — pegas akan terkompresi, cakram terangkat, dan tekanan dilepaskan hingga kondisi kembali ke tingkat aman. Setelah tekanan turun, pegas mendorong cakram kembali ke dudukannya, menutup kembali katup.

Kegagalan terjadi melalui beberapa mekanisme yang terdokumentasi dengan baik:

• Kelelahan pegas atau korosi melemahkan gaya penutupan
• Penumpukan kerak mineral atau sedimen mencegah cakram terpasang dengan benar
• Korosi pada badan katup, dudukan, atau cakram akibat paparan bahan kimia atau kelembapan
• Kerusakan mekanis akibat water hammer atau kejadian tekanan berlebih yang berulang
• Degradasi termal segel dalam aplikasi suhu tinggi
• Usia sederhana — sebagian besar katup pengaman memiliki masa pakai yang disarankan 3 hingga 5 tahun untuk penggunaan di rumah dan interval inspeksi tahunan untuk penggunaan industri

Katup pengaman yang belum pernah diuji atau diganti setelah digunakan selama lima tahun atau lebih harus dianggap mencurigakan, apa pun kondisinya. Katup dapat tampak utuh secara eksternal namun tidak dapat dioperasikan sepenuhnya secara internal.

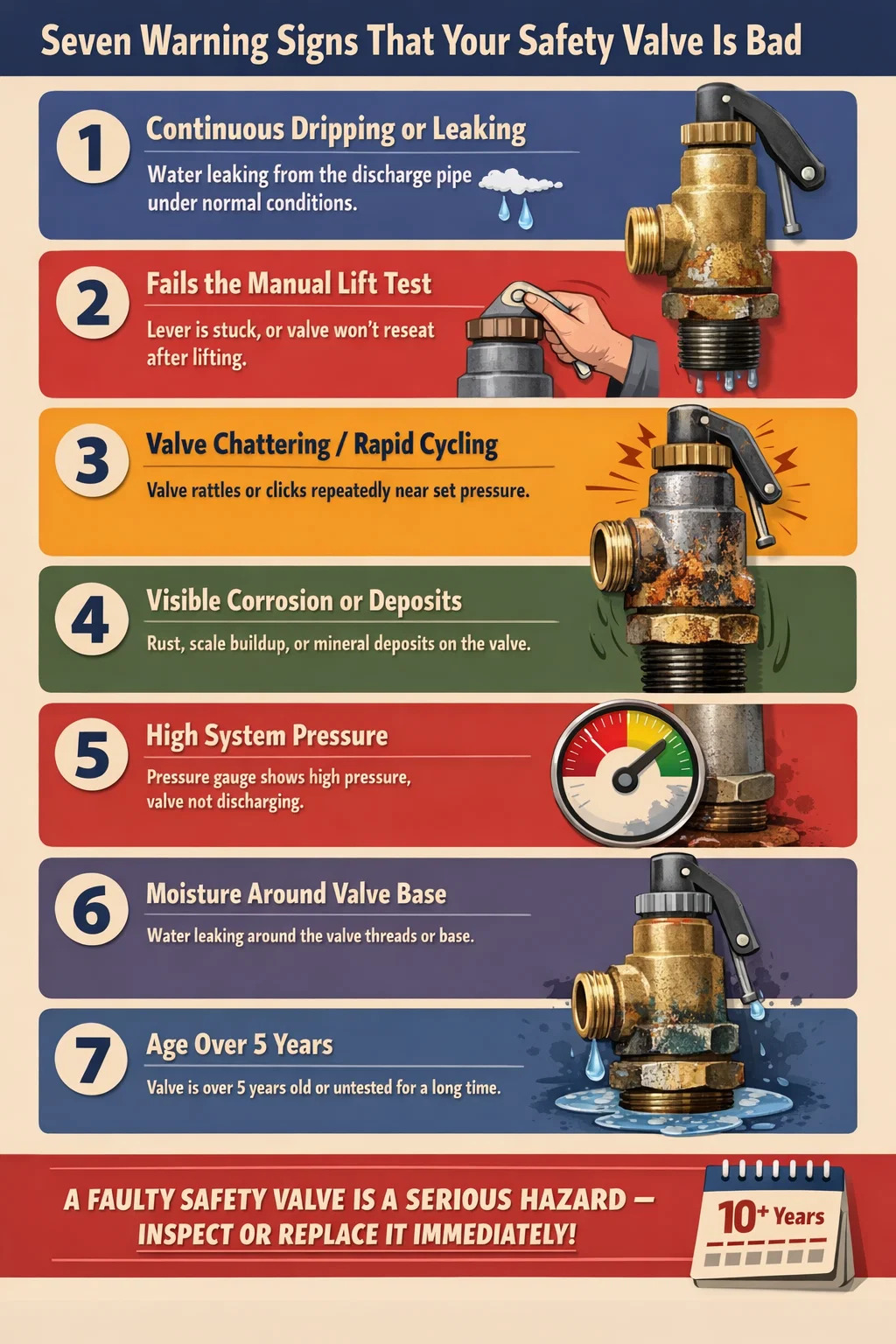

Tujuh Tanda Peringatan Bahwa Katup Pengaman Anda Buruk

1. Menetes atau Bocor Terus Menerus dari Pipa Pembuangan

Ini adalah gejala yang paling sering diamati pada pemanas air dan boiler perumahan. Jika Anda melihat air menetes terus-menerus dari pipa pembuangan yang terhubung ke katup pelepas T&P, berarti katup tidak terpasang kembali dengan benar. Ada dua kemungkinan penyebabnya: tekanan atau suhu sistem benar-benar melebihi titik setel katup (dalam hal ini katup bekerja dengan benar tetapi masalah sistem yang mendasarinya harus diperbaiki), atau dudukan katup kotor atau rusak dan bocor bahkan dalam kondisi pengoperasian normal.

Untuk membedakan keduanya, periksa tekanan sistem dengan alat pengukur. Sebagian besar katup T&P pemanas air perumahan memiliki nilai 150 psi dan 210°F. Jika tekanan Anda berada dalam kisaran normal (biasanya 40–80 psi untuk air rumah tangga) dan katup masih menetes, maka masalahnya adalah katup itu sendiri.

2. Katup Gagal dalam Tes Pengangkatan Manual

Kebanyakan katup pengaman pada pemanas air dan ketel memiliki tuas uji manual — tab logam kecil yang dapat Anda angkat untuk menggerakkan katup secara manual dan memverifikasi bahwa katup membuka dan menutup. Ini adalah salah satu tes paling sederhana dan langsung yang tersedia. Angkat tuas selama kurang lebih 3 detik lalu lepaskan. Anda akan mendengar aliran air atau uap keluar, dan kemudian katup akan tertutup rapat saat Anda melepaskan tuas.

Jika tuas terasa kaku dan tidak terjadi apa-apa saat Anda mengangkatnya, bagian dalam katup mungkin membeku karena korosi atau kerak. Kalau diangkat airnya keluar, tapi klepnya terus menetes setelah dilepas, joknya rusak dan klepnya sekarang bocor. Dalam kedua kasus tersebut – macet terbuka atau macet tertutup – katup harus segera diganti. Katup yang tidak terbuka tidak dapat melindungi terhadap tekanan berlebih. Katup yang tidak dapat menutup menimbulkan bahaya pelepasan yang terus menerus.

Catatan: Pada katup yang sangat tua dan belum pernah diuji, melakukan pengujian manual terkadang dapat menghilangkan kerak dan menyebabkan katup mulai bocor setelahnya. Ini sebenarnya adalah bukti bahwa katupnya sudah rusak. Gantilah daripada mencoba memperbaikinya.

3. Katup Berceloteh atau Bersepeda Cepat

Berceloteh menggambarkan pembukaan dan penutupan katup pengaman yang cepat dan berulang-ulang, menghasilkan bunyi klik atau gemeretak seperti senapan mesin. Hal ini terjadi ketika tekanan sistem berada sangat dekat dengan titik setel katup, menyebabkan katup bergerak membuka dan menutup berulang kali. Meskipun katup itu sendiri mungkin tidak rusak dalam skenario ini, seringnya suara berceloteh mempercepat keausan dudukan dan menyebabkan penurunan kualitas katup dengan cepat.

Katup yang mengalami obrolan yang signifikan harus diperiksa dan kemungkinan besar akan diganti , karena benturan berulang-ulang dari cakram pada dudukan akan menimbulkan kerusakan mikro sehingga mencegah penyegelan yang benar. Masalah tekanan yang mendasar juga perlu diatasi — ukuran katup yang terlalu besar dibandingkan dengan kapasitas sistem adalah penyebab umum, begitu pula manajemen tekanan balik yang tidak memadai dalam sistem perpipaan industri.

4. Terlihat Korosi, Karat, atau Deposit Mineral

Periksa badan katup dan area di sekitar saluran keluar pipa pembuangan. Endapan berwarna putih dan berkapur menunjukkan penumpukan kalsium atau kerak kapur dari air sadah — pertanda kuat bahwa katup telah bocor atau habis selama beberapa waktu tanpa masalah teratasi. Pewarnaan oranye atau coklat menunjukkan karat besi, yang mengganggu integritas dudukan katup dan cakram. Endapan hijau dapat mengindikasikan korosi tembaga pada sistem dengan pipa tembaga.

Endapan ini tidak hanya mengindikasikan kebocoran di masa lalu — namun secara aktif memperburuk masalah dengan menciptakan permukaan tempat duduk yang kasar dan tidak rata sehingga mencegah katup menutup dengan rapi. Katup pengaman apa pun yang menunjukkan korosi eksternal atau kerak mineral yang signifikan harus diganti daripada dibersihkan , karena permukaan bagian dalam hampir pasti berada dalam kondisi yang sebanding atau lebih buruk.

5. Tekanan Sistem Tetap Tinggi Meskipun Ada Katup

Jika pengukur tekanan secara konsisten menunjukkan tekanan sistem di atas rentang operasi normal, dan katup pengaman tidak mengeluarkan daya, ada dua penjelasan yang mengkhawatirkan: sistem memiliki sumber tekanan berlebih terpisah yang harus diatasi, atau katup pengaman macet dalam keadaan tertutup dan gagal membuka sebagaimana mestinya. Katup pengaman yang tidak mau terbuka dalam kondisi tekanan berlebih bisa dibilang lebih berbahaya daripada katup yang bocor, karena memungkinkan tekanan terus meningkat tanpa bantuan.

Skenario ini paling umum terjadi pada sistem yang katup pengamannya tidak diuji selama bertahun-tahun, sehingga komponen internal dapat rusak akibat korosi. Selalu rujuk silang pembacaan pengukur tekanan dengan nilai titik setel katup (yang tertera pada badan katup) untuk menentukan apakah katup seharusnya digerakkan.

6. Air atau Kelembapan di Sekitar Dasar atau Benang Katup

Kelembapan di sekitar sambungan ulir tempat sekrup katup masuk ke dalam ketel, pemanas air, atau bejana dapat mengindikasikan kegagalan ulir, penutup ulir yang rusak, atau keretakan mikro pada badan katup itu sendiri. Hal ini berbeda dengan pipa pembuangan yang menetes dan tidak sama dengan pipa pembuangan. Kelembapan pada ulir badan katup menunjukkan bahwa selubung katup telah rusak, yang merupakan mode kegagalan struktural.

Jangan pernah mencoba mengencangkan kembali badan katup pengaman pada sistem bertekanan. Kurangi tekanan dan kuras sistem sebelum melakukan pekerjaan apa pun pada ulir katup.

7. Usia Melampaui Usia Layanan yang Direkomendasikan

Sekalipun katup pengaman tidak menunjukkan gejala-gejala di atas, usia saja merupakan alasan sah untuk penggantian. American Society of Mechanical Engineers (ASME) dan sebagian besar produsen katup merekomendasikan penggantian katup pengaman setiap 3 hingga 5 tahun dalam aplikasi perumahan. Katup pengaman industri dan komersial harus diuji dan disertifikasi ulang setiap tahun, dengan penggantian sesuai indikasi hasil inspeksi.

Katup yang berumur lebih dari 10 tahun yang belum pernah diganti atau diuji mempunyai keandalan yang tidak diketahui dan harus dianggap tidak berfungsi untuk tujuan perencanaan keselamatan. Degradasi pegas internal dan korosi dudukan tidak terlihat seiring berjalannya waktu dan tidak dapat dinilai dari luar.

Cara Menguji Katup Pengaman Langkah demi Langkah

Menguji katup pengaman bervariasi berdasarkan aplikasi. Prosedur berikut ini berlaku untuk skenario perumahan yang paling umum — katup pelepas T&P pada pemanas air — tetapi prinsip-prinsipnya juga berlaku untuk aplikasi lain.

Sebelum Anda Mulai

• Pastikan pipa pembuangan mengarahkan air dengan aman ke saluran pembuangan lantai atau ke luar — jangan pernah ke lokasi di mana air panas dapat menyebabkan cedera
• Siapkan katup pengganti sebelum menguji katup lama, jika katup tersebut gagal dipasang kembali setelah digerakkan
• Kenakan alat pelindung diri yang sesuai — air yang dibuang bisa menjadi sangat panas
• Temukan peringkat tekanan dan suhu katup pada label atau stempel pada badan katup

Prosedur Uji Angkat Manual

1. Temukan tuas uji di sisi katup
2. Angkat tuas dengan kuat dan tahan selama 3 detik
3. Dengarkan air atau uap yang keluar melalui pipa
4. Lepaskan tuas dan amati apakah katup berhenti mengeluarkan daya dengan cepat dan sepenuhnya
5. Tunggu 30 detik dan periksa saluran keluar pipa pembuangan apakah masih ada tetesan

Lulus: Katup terbuka saat diangkat, mengeluarkan air atau uap, dan dipasang kembali dengan bersih tanpa menetes sesudahnya.

Gagal: Tuas macet dan tidak bergerak, tidak terjadi pelepasan, atau katup terus menetes setelah dilepaskan.

Pengujian Tekanan untuk Katup Industri dan Komersial

Untuk katup pelepas tekanan industri pada boiler, kompresor, atau bejana tekan, uji bangku atau uji tekanan in-situ adalah metode verifikasi standar. Hal ini melibatkan penerapan sumber tekanan yang dikalibrasi ke saluran masuk katup dan mendokumentasikan tekanan yang tepat saat katup terbuka (disebut "tekanan yang disetel" atau "tekanan pop") dan dipasang kembali. Toleransi yang dapat diterima biasanya ±3% dari tekanan yang ditetapkan pada pelat nama untuk katup di atas 70 psi, sesuai standar ASME Bagian VIII.

Katup yang membuka lebih dari 3% di bawah atau di atas nilai tekanan yang ditetapkan berada di luar kalibrasi dan harus diservis atau diganti. Dokumentasi pengujian katup pengaman merupakan persyaratan peraturan di sebagian besar yurisdiksi untuk peralatan tekanan komersial dan industri.

Mode Kegagalan Katup Pengaman Dibandingkan

Apa Yang Terjadi Jika Anda Mengabaikan Katup Pengaman yang Buruk

Konsekuensi pengoperasian sistem dengan katup pengaman yang rusak berkisar dari kerusakan properti ringan hingga kegagalan besar yang berisiko terhadap nyawa manusia. Hal ini tidak berlebihan – kegagalan bejana tekan merupakan penyebab kecelakaan industri di seluruh dunia yang telah terdokumentasi dan dipelajari.

Ledakan Pemanas Air

Pemanas air perumahan tanpa katup pelepas T&P yang berfungsi dapat mengalami ledakan uap mengembang cairan mendidih (BLEVE) jika termostat gagal pada posisi terbuka dan kenaikan suhu tidak terkendali. Hasilnya adalah ledakan yang digerakkan oleh uap yang mampu meluncurkan pemanas air melalui lantai dan langit-langit, dengan energi yang dilepaskan setara dengan beberapa batang dinamit. Insiden BLEVE yang melibatkan pemanas air perumahan jarang terjadi karena katup T&P diwajibkan oleh kode — tetapi kasus terjadi setiap tahun di mana katup sengaja dilepas, dilewati, atau dibiarkan dalam kondisi rusak.

Peristiwa Tekanan Berlebih pada Boiler

Boiler komersial dan industri yang beroperasi tanpa katup pengaman yang berfungsi dengan baik harus tunduk pada pengawasan peraturan yang ketat untuk alasan yang baik. Peristiwa tekanan berlebih dalam sistem boiler dapat memecahkan pipa, menghancurkan penukar panas, dan menyebabkan kerusakan struktural pada bangunan yang menampung sistem tersebut. Dalam aplikasi ketel uap, pelepasan uap super panas pada tekanan tinggi akan langsung mengancam nyawa siapa pun yang berada di dekatnya.

Pecahnya Sistem Udara Terkompresi

Tangki kompresor udara dilengkapi dengan katup pengaman untuk mencegah pecahnya tangki karena tekanan berlebih. Katup pelepas tekanan yang terkorosi atau macet pada tangki kompresor yang secara bersamaan mengalami kegagalan sakelar tekanan menciptakan kondisi kegagalan tangki. Pecahnya tangki kompresor udara menghasilkan pecahan peluru dengan kecepatan mematikan dan bertanggung jawab atas banyak kematian di bengkel dan garasi. Catatan OSHA mendokumentasikan insiden ini setiap tahun, sebagian besar melibatkan tangki tua dengan katup pengaman yang rusak atau hilang.

Kerusakan Properti akibat Pembuangan Berkelanjutan

Bahkan tanpa kegagalan yang parah, katup pengaman yang berbunyi terus-menerus akan menyebabkan kerusakan air kumulatif pada lantai, dinding, dan area di sekitar peralatan. Di wilayah dengan air sadah, endapan kerak dari air yang dibuang dapat merusak saluran pembuangan dan pelapis lantai. Hilangnya air yang terus-menerus juga meningkatkan biaya utilitas dan memungkinkan tumbuhnya jamur di area dengan ventilasi buruk di sekitar pipa pembuangan.

Mengganti Katup Pengaman yang Buruk: Yang Perlu Anda Ketahui

Mengganti katup pengaman adalah tugas mekanis yang mudah dilakukan pada pemanas air perumahan dan boiler kecil, namun memerlukan perhatian yang cermat terhadap kesesuaian spesifikasi dan teknik pemasangan yang tepat.

Cocokkan Katup Pengganti dengan Tepat

Katup pengganti harus sesuai dengan aslinya dalam tiga parameter penting:

• Peringkat tekanan: Tekanan yang disetel harus sesuai atau sesuai dengan tekanan kerja maksimum yang diijinkan (MAWP) sistem
• Peringkat suhu (untuk katup T&P): Harus sesuai atau melebihi keluaran suhu maksimum peralatan
• BTU atau kapasitas aliran: Katup harus diberi nilai untuk mengurangi setidaknya sebanyak energi yang dapat dihasilkan sistem — katup pengganti yang berukuran terlalu kecil adalah kesalahan umum
• Ukuran dan jenis benang: Ukuran ulir NPT harus sesuai dengan port yang ada pada water heater atau bejana

Untuk pemanas air perumahan, informasi ini biasanya tertera pada katup yang ada dan tercantum dalam spesifikasi pabrikan peralatan. Katup T&P standar untuk pemanas air perumahan biasanya memiliki nilai 150 psi / 210°F dengan koneksi NPT 3/4 inci dan peringkat BTU berkisar antara 100.000 hingga 200.000 BTU/jam tergantung pada ukuran tangki dan keluaran pemanas.

Catatan Instalasi

• Selalu kuras dan kurangi tekanan sistem sebelum melepas katup lama
• Bersihkan port berulir secara menyeluruh dan tempelkan pita segel ulir PTFE baru (pita tukang ledeng) ke ulir katup baru
• Jangan terlalu mengencangkan — sebagian besar pabrikan menetapkan torsi dalam kisaran 15 hingga 30 ft-lb; pengetatan yang berlebihan dapat memecahkan badan katup
• Pastikan pipa pembuangan dipasang kembali dengan benar — pipa harus berakhir di lokasi yang aman, miring ke bawah untuk memungkinkan drainase, dan tidak ditutup atau tersumbat.
• Lakukan tes pengangkatan manual setelah memberikan tekanan ulang untuk memastikan katup baru terbuka dan dipasang kembali dengan benar
• Beri label katup dengan tanggal pemasangan untuk referensi di masa mendatang

Di banyak wilayah hukum, penggantian katup pengaman pada peralatan tekanan komersial atau industri harus dilakukan oleh teknisi berlisensi atau inspektur boiler. Periksa kode lokal sebelum mencoba pekerjaan ini di lingkungan komersial.

Biaya Penggantian

Katup pelepas T&P perumahan biasanya berharga antara $10 dan $40 USD untuk suku cadangnya sendiri. Tukang ledeng berlisensi yang melakukan penggantian biasanya akan mengenakan biaya $100 hingga $300 termasuk tenaga kerja, tergantung pada lokasi dan aksesibilitas pemanas air. Biaya katup pengaman industri sangat bervariasi — katup pelepas tekanan pegas bersertifikasi ASME dasar untuk layanan industri dapat berkisar antara $50 hingga beberapa ribu dolar tergantung pada ukuran, peringkat tekanan, dan bahan konstruksi. Mengingat konsekuensi kegagalan, ini adalah salah satu tempat yang paling hemat biaya untuk menunda pemeliharaan sistem mekanis apa pun.

Seberapa Sering Katup Pengaman Harus Diperiksa dan Diganti

Frekuensi inspeksi dan penggantian sangat bergantung pada aplikasi, lingkungan pengoperasian, dan kerangka peraturan yang mengatur peralatan.

Untuk lingkungan dengan korosi tinggi – termasuk sistem yang menggunakan bahan kimia agresif, air dengan kandungan klorin tinggi, atau udara dengan kelembapan tinggi – interval pemeriksaan harus dipersingkat dan pemeriksaan visual dilakukan minimal setiap tiga bulan. Kondisi aktual katup pada saat pemeriksaan harus selalu diutamakan dibandingkan jadwal penggantian berdasarkan kalender. Katup yang menunjukkan tanda-tanda korosi pada dua tahun harus diganti pada dua tahun, bukan ditunda pada jadwal lima tahun.

Masalah yang Sering Bingung: Saat Bukan Katup Pengaman

Tidak semua gejala yang berhubungan dengan tekanan mengarah langsung ke katup pengaman itu sendiri. Memahami apa lagi yang dapat menyebabkan gejala serupa membantu Anda menghindari penggantian yang tidak perlu dan memastikan masalah sebenarnya teratasi.

Ekspansi Termal dalam Sistem Tertutup

Di rumah-rumah dengan katup pengurang tekanan (PRV) pada pasokan air, sistem air menjadi tertutup secara efektif - air yang dipanaskan di dalam tangki tidak akan mengalir ke mana pun kecuali tekanannya naik. Jika tidak ada tangki ekspansi yang dipasang, katup pelepas T&P akan terbuka secara berkala untuk mengurangi tekanan ekspansi termal ini, menyebabkan tetesan yang terputus-putus yang terlihat seperti kegagalan katup. Dalam skenario ini, katup pengaman berfungsi dengan benar — perbaikannya adalah memasang tangki ekspansi termal, bukan mengganti katup pelepas.

Tekanan Pasokan Berlebihan

Tekanan pasokan air kota di atas 80 psi biasa terjadi di beberapa daerah dan dapat menyebabkan katup T&P berbunyi jika mendekati tekanan yang ditetapkan katup. Solusinya adalah menyetel atau mengganti katup pengurang tekanan yang masuk, bukan katup T&P itu sendiri. Periksa tekanan pasokan Anda di bib selang luar ruangan dengan alat pengukur sederhana — alat ini tersedia dengan harga di bawah $15 di toko perangkat keras mana pun.

Kondensasi pada Pipa Dingin

Di lingkungan lembab, kondensasi pada pipa pasokan air dingin di dekat pemanas air dapat menimbulkan genangan air di lantai yang disalahartikan sebagai pelepasan katup. Sentuh pipa pembuangan setelah beberapa saat pemanas beroperasi — jika basah tetapi airnya dingin dan pipanya sendiri dingin, kemungkinan besar Anda mengalami kondensasi daripada pelepasan katup.

Pengukur Tekanan Rusak

Dalam sistem industri dan komersial, pengukur tekanan yang menunjukkan pembacaan yang tinggi mungkin saja rusak, bukan tekanannya yang benar-benar tinggi. Sebelum menyalahkan katup pengaman karena gagal membuka pada tekanan berlebih, verifikasi pembacaan alat ukur dengan alat ukur kedua yang telah dikalibrasi. Pengukur tekanan adalah barang aus yang memerlukan kalibrasi ulang dan penggantian secara berkala.

Ringkasan: Cara Tercepat untuk Menilai Katup Pengaman Anda

Jika Anda sedang mencari daftar periksa singkat untuk dijalankan saat ini, berikut adalah urutan penilaian langsungnya:

1. Lihat: Apakah ada tetesan, kelembapan, kerak, atau karat pada atau di sekitar badan katup dan pipa pembuangan? Jika ya — periksa lebih lanjut atau ganti.
2. Dengarkan: Apakah ada bunyi berceloteh, mendesis, atau berbunyi klik dari katup selama pengoperasian normal? Jika ya — periksa dan kemungkinan besar akan diganti.
3. Tes: Lakukan tes pengangkatan manual. Apakah dapat dibuka dengan bebas dan dipasang kembali dengan rapi? Jika tidak — ganti.
4. Tanggal: Kapan terakhir kali diganti? Jika lebih dari 5 tahun yang lalu atau tidak diketahui — ganti secara proaktif.
5. Pemeriksaan tekanan: Apakah tekanan sistem secara konsisten berada dalam kisaran pengoperasian normal untuk peralatan Anda? Jika tidak — selesaikan masalah tekanan sistem terlebih dahulu, lalu evaluasi ulang katupnya.

Katup pengaman adalah komponen kecil dan murah dibandingkan dengan peralatan yang dilindunginya dan konsekuensi kegagalannya. Jika ragu, gantilah. Biaya sebuah katup baru tidak seberapa jika dibandingkan dengan potensi biaya — finansial dan lainnya — jika beroperasi tanpa katup yang berfungsi.
