Seberapa Sering Katup Pengaman Harus Diperiksa? Panduan Lengkap

Seberapa Sering Katup Pengaman Harus Diperiksa?

Jawaban langsungnya: sebagian besar katup pengaman harus diperiksa setidaknya sekali setiap 12 bulan , dengan siklus pengujian dan perbaikan penuh mulai dari 1 hingga 5 tahun tergantung pada aplikasi, jenis fluida, tekanan pengoperasian, dan standar peraturan yang berlaku. Namun, ini bukanlah aturan yang berlaku universal. Sistem uap bertekanan tinggi, pabrik pemrosesan kimia, dan instalasi minyak lepas pantai masing-masing memiliki interval inspeksinya sendiri, dan kegagalan dalam mengikuti jadwal yang benar dapat mengakibatkan kegagalan peralatan yang sangat besar, sanksi peraturan, atau hilangnya nyawa.

Katup pengaman — juga disebut sebagai katup pelepas tekanan (PRV), katup pengaman tekanan (PSV), atau katup pelepas tergantung pada konteksnya — merupakan salah satu komponen paling penting dalam sistem bertekanan apa pun. Tujuan utamanya adalah untuk membuka pada tekanan yang telah ditentukan dan melepaskan tekanan berlebih sebelum dapat merusak peralatan atau membahayakan personel. Jika gagal dibuka, konsekuensinya berkisar dari kerusakan pipa hingga ledakan kapal yang dahsyat. Jika gagal menutup dengan benar setelah dibuka, hal ini akan menimbulkan kerugian proses yang merugikan dan menimbulkan risiko kontaminasi.

Oleh karena itu, mendapatkan frekuensi inspeksi yang tepat bukanlah tugas administratif yang mudah. Ini adalah elemen inti dari manajemen keselamatan pabrik, integritas proses, dan kepatuhan hukum.

Standar Industri yang Mengatur Interval Inspeksi Katup Pengaman

Beberapa standar dan kode internasional utama menentukan kerangka seberapa sering katup pengaman harus diuji dan diperiksa. Memahami standar mana yang berlaku pada operasi Anda adalah titik awal untuk membangun program inspeksi apa pun.

API 510 dan API 576

Institut Perminyakan Amerika API 576 (Pemeriksaan Alat Penghilang Tekanan) adalah standar yang paling banyak direferensikan secara global untuk pemeriksaan katup pelepas tekanan di industri perminyakan dan petrokimia. API 576 tidak mewajibkan interval tetap, melainkan menyediakan kerangka kerja berbasis risiko. Dinyatakan bahwa interval inspeksi harus didasarkan pada riwayat katup, kondisi servis, dan konsekuensi kegagalan. Interval umum yang direferensikan dalam praktik industri berdasarkan API 576 berkisar dari 5 tahun untuk layanan bersih dan tidak korosif sesering setiap tahun atau kurang untuk layanan yang kotor, korosif, atau kotor .

API 510 (Kode Inspeksi Kapal Tekanan) melengkapi hal ini dengan mewajibkan perangkat pelepas tekanan diperiksa dan diuji sesuai jadwal yang ditentukan oleh inspektur berkualifikasi atau insinyur keselamatan proses, dengan mempertimbangkan lingkungan layanan dan riwayat malfungsi.

Kode Boiler dan Bejana Tekan ASME (BPVC)

ASME BPVC Bagian I (Power Boiler) dan Bagian VIII (Pressure Vessels) mengharuskan katup pengaman pada boiler dan pressure vessel diuji secara teratur. Untuk boiler listrik, banyak yurisdiksi mewajibkan a tes pop fisik setidaknya sekali setahun , sering kali selama pemadaman terjadwal. Standar ASME juga mengharuskan katup apa pun yang telah digunakan selama jangka waktu tertentu dilepas untuk pengujian bangku, dengan interval biasanya tidak melebihi 5 tahun di sebagian besar yurisdiksi.

Persyaratan OSHA PSM dan EPA RMP

Di Amerika Serikat, fasilitas yang tercakup dalam standar Manajemen Keselamatan Proses (PSM) OSHA (29 CFR 1910.119) dan Program Manajemen Risiko (RMP) EPA harus memelihara program Integritas Mekanis yang mencakup perangkat pelepas tekanan. Peraturan ini mensyaratkan prosedur inspeksi dan pengujian yang terdokumentasi, catatan tertulis dari semua inspeksi, dan tindakan perbaikan bila ditemukan kekurangan. Meskipun peraturan ini tidak menetapkan interval universal, peraturan tersebut mewajibkan perusahaan untuk menetapkan interval berdasarkan rekomendasi pabrikan dan praktik teknik yang baik — yang dalam praktiknya biasanya berarti inspeksi visual tahunan dan uji fungsional berkala.

PED dan EN ISO 4126 (Uni Eropa)

Di Eropa, Petunjuk Peralatan Tekanan (PED 2014/68/EU) dan standar terkait EN ISO 4126 mengatur persyaratan desain dan keselamatan untuk perangkat pelepas tekanan. Peraturan nasional di negara-negara anggota UE kemudian menentukan interval inspeksi. Di Jerman, misalnya, BetrSichV (Peraturan Keselamatan Industri) biasanya mewajibkan pengujian katup pengaman setiap kali 2 hingga 5 tahun tergantung pada kelas tekanan dan kategori fluida, dengan inspeksi visual tahunan di sebagian besar lingkungan industri.

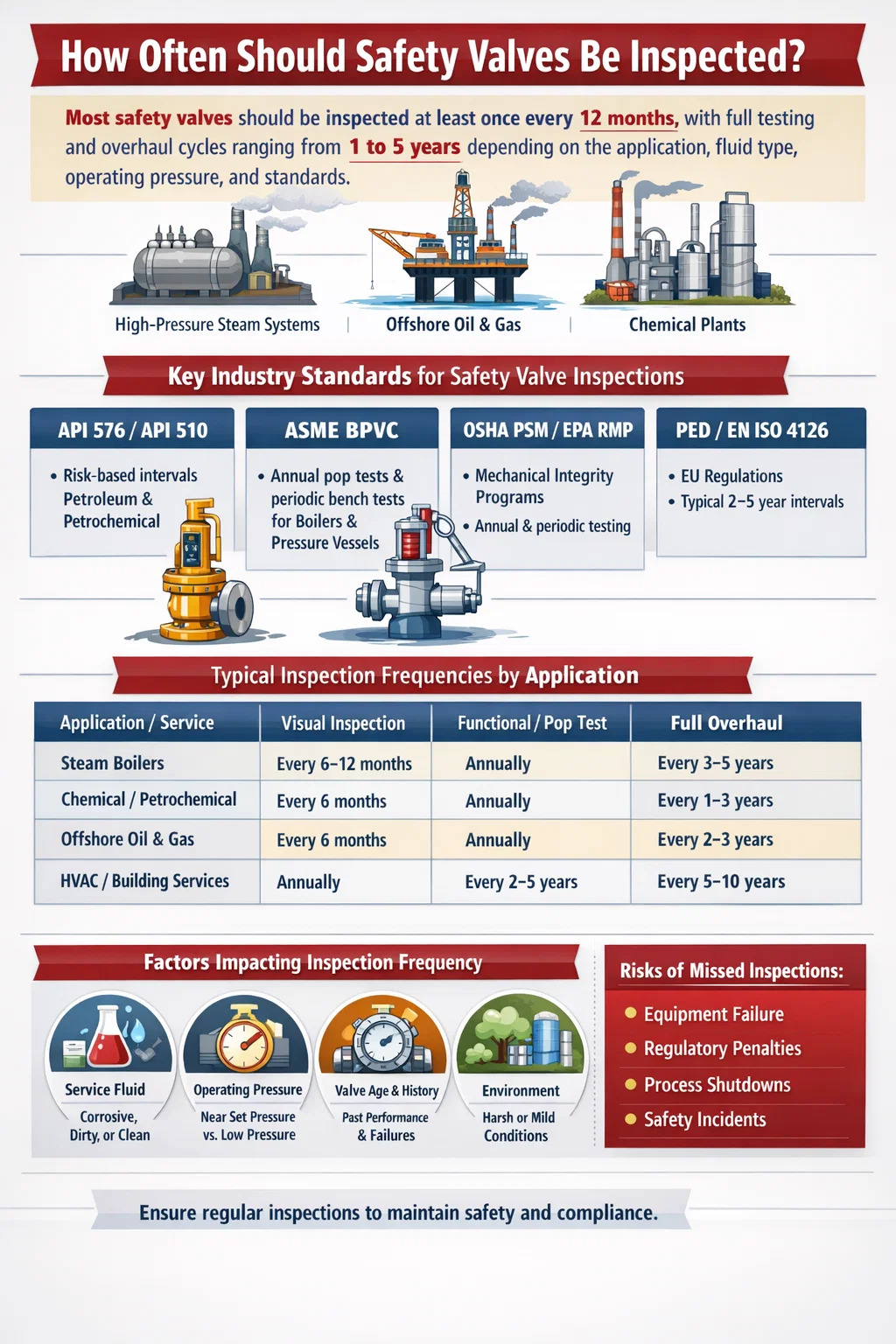

Interval Pemeriksaan yang Direkomendasikan berdasarkan Jenis Aplikasi

Karena tidak ada interval tunggal yang berlaku secara universal, tabel di bawah ini merangkum frekuensi inspeksi yang direkomendasikan atau yang umum dilakukan di seluruh kategori aplikasi utama.

Faktor Yang Menentukan Seberapa Sering Katup Pengaman Perlu Diperiksa

Frekuensi inspeksi tidak pernah ditentukan secara terpisah. Berbagai faktor operasional dan lingkungan harus dievaluasi ketika menetapkan atau menyesuaikan jadwal inspeksi untuk katup pelepas tekanan.

Karakteristik Cairan Servis

Sifat fluida yang mengalir melalui sistem mungkin memiliki pengaruh terbesar terhadap seberapa cepat katup pengaman rusak. Cairan dapat diklasifikasikan secara luas menjadi bersih, kotor, atau korosif, dan setiap kategori memerlukan interval pemeriksaan yang berbeda.

• Uap bersih atau gas inert: Ini adalah layanan yang paling memaafkan. Katup mungkin tetap dapat diandalkan hingga 5 tahun setelah perbaikan penuh jika kondisi pengoperasian stabil.
• Asam atau basa korosif: Serangan kimia pada cakram, dudukan, dan pegas dapat menurunkan keakuratan tekanan yang disetel secara signifikan dalam waktu 12 bulan. Pengujian fungsional tahunan adalah frekuensi minimum yang dapat diterima.
• Layanan kotor atau polimerisasi: Cairan yang membawa padatan atau terpolimerisasi seiring berjalannya waktu dapat menyebabkan cakram katup menempel pada dudukannya — yang dikenal sebagai "valve didih" atau "seat locking" — menyebabkan katup tidak dapat dioperasikan saat diperlukan. Aplikasi ini memerlukan interval pemeriksaan yang paling sering, terkadang sesingkat setiap 3 hingga 6 bulan.
• Cairan kental atau bersuhu tinggi: Hal ini mempercepat keausan pada komponen internal dan dapat menyebabkan kelelahan termal pada rakitan pegas.

Tekanan Pengoperasian Relatif terhadap Tekanan yang Disetel

Katup pengaman yang beroperasi mendekati tekanan yang disetel akan mengalami fenomena yang disebut "mendidih", yaitu cakram terangkat sedikit sebelum tekanan pelepas penuh tercapai. Pengangkatan sebagian yang berulang-ulang ini menyebabkan keausan pada dudukan dan dapat menyebabkan kebocoran, sehingga mengurangi kemampuan katup untuk menutup secara efektif. Katup beroperasi pada lebih dari 90% tekanan yang disetel harus diperiksa lebih sering daripada yang beroperasi pada 70% atau lebih rendah. Rekomendasi umum adalah untuk mempertahankan tekanan operasi tidak lebih tinggi dari 90% dari tekanan yang disetel untuk katup pegas dan tidak lebih tinggi dari 80% untuk katup pelepas yang dioperasikan pilot dalam aplikasi sensitif.

Usia Katup dan Kinerja Historis

Katup dengan riwayat pemeriksaan yang bersih dan pembacaan tekanan yang disetel secara konsisten selama beberapa siklus pengujian mungkin memerlukan interval yang lebih lama di antara perbaikan. Sebaliknya, katup yang sebelumnya gagal dalam uji pop, bocor pada dudukannya, atau memerlukan penyesuaian tekanan yang disetel, harus ditempatkan pada siklus pemeriksaan yang lebih pendek, apa pun kategori servis umum. Pendekatan historis ini adalah landasan metodologi inspeksi berbasis risiko (RBI) yang banyak digunakan di sektor minyak dan gas.

Jumlah Aktuasi

Setiap kali katup pengaman membuka dan menutup, permukaan tempat duduk mengalami benturan mekanis. Katup dengan siklus tinggi – katup yang sering terbuka karena ketidakstabilan proses atau ukuran yang terlalu besar – akan lebih cepat aus dibandingkan katup yang jarang digerakkan. Sebuah katup yang telah terbuka lebih dari 10 kali dalam satu periode layanan harus diperiksa secara visual dan diuji secara fungsional sebelum interval terjadwal berikutnya.

Kondisi Lingkungan dan Lingkungan

Instalasi luar ruangan di lingkungan yang lembab, laut, atau sangat tercemar akan mengalami korosi lebih cepat dibandingkan instalasi di dalam ruangan. Katup yang terkena curah hujan langsung, semprotan garam, atau atmosfer dengan kelembapan tinggi memerlukan inspeksi eksternal yang lebih sering untuk memeriksa penyumbatan ventilasi tutup, korosi bodi, dan integritas rumah pegas.

Jenis Inspeksi Katup Pengaman dan Apa Saja yang Terlibat di dalamnya

Tidak semua pemeriksaan memiliki cakupan yang sama. Ada empat tingkat aktivitas inspeksi yang berbeda, masing-masing memiliki tujuan berbeda dan memerlukan tingkat keterampilan dan sumber daya berbeda.

Level 1: Inspeksi Eksternal Visual

Ini adalah pemeriksaan paling dasar dan paling sering dilakukan. Katup tidak perlu dilepas dari layanan. Operator atau inspektur terlatih memeriksa katup secara visual untuk:

• Tanda-tanda kebocoran melewati dudukan (residu cairan proses, noda, endapan kristal)
• Korosi, lubang, atau kerusakan mekanis pada badan katup dan kap mesin
• Tutup ventilasi dan lubang pembuangan tersumbat atau rusak
• Segel tamper dan pin pengunci longgar atau hilang
• Orientasi pemasangan dan kondisi pipa pembuangan yang benar
• Data papan nama yang dapat dibaca cocok dengan catatan teknik

Inspeksi visual harus dilakukan setidaknya setiap tahun untuk sebagian besar aplikasi industri dan setiap 3 hingga 6 bulan di lingkungan layanan yang agresif.

Level 2: Pengujian Fungsional In-Situ

Pengujian in-situ — juga disebut pengujian online atau pengujian lapangan — memverifikasi bahwa katup akan terbuka pada atau mendekati tekanan yang ditentukan tanpa mengeluarkannya dari jalur proses. Ini biasanya dilakukan dengan menggunakan salah satu dari dua metode:

• Tes angkat manual: Tuas pengangkat digunakan untuk membuka sebagian katup untuk memverifikasi pergerakan bebas cakram. Ini hanyalah pemeriksaan kualitatif dan tidak memverifikasi keakuratan tekanan yang disetel.
• Uji tekanan terkontrol: Dengan menggunakan peralatan uji portabel (seperti alat uji HYTORK atau Furmanite), tekanan terkontrol diterapkan ke saluran masuk katup sambil tetap terhubung ke sistem. Tekanan pembukaan aktual diukur dan dibandingkan dengan tekanan set yang dicap.

Pengujian in-situ sangat berharga karena menghindari gangguan biaya dan proses pelepasan katup sambil tetap menghasilkan data kuantitatif. Namun, alat ini memiliki keterbatasan: tidak dapat menilai korosi internal atau kondisi dudukan secara detail.

Level 3: Tes Bench (Tes Pop)

Pengujian bangku memerlukan pelepasan katup dari layanan dan mengangkutnya ke bengkel atau fasilitas pengujian katup. Katup dipasang pada tempat uji dan diberi tekanan hingga terbuka. Tekanan pembukaan sebenarnya, kekencangan tempat duduk, dan tekanan pemasangan kembali semuanya diukur dan didokumentasikan. Standar ASME mengharuskan tekanan pembukaan berada dalam ±3% dari tekanan yang ditetapkan untuk sebagian besar aplikasi (±2% untuk layanan uap di atas 70 psig).

Pengujian bangku adalah metode paling akurat untuk memverifikasi kinerja katup dan diwajibkan oleh sebagian besar otoritas pengatur untuk bejana tekan dan boiler secara berkala. Hal ini juga memungkinkan inspektur untuk memeriksa komponen internal secara langsung.

Level 4: Pembongkaran Penuh, Inspeksi, dan Overhaul

Perombakan menyeluruh melibatkan pembongkaran lengkap katup pengaman, pemeriksaan semua komponen internal, penggantian suku cadang yang aus (cakram, dudukan nosel, pegas, segel, dan pemandu), perakitan kembali, dan pengujian bangku sebelum pemasangan ulang. Ini adalah bentuk pemeriksaan paling komprehensif dan biasanya diperlukan setiap orang 3 sampai 5 tahun , atau kapan pun katup gagal dalam uji fungsional, mengalami gangguan proses, atau terkena kejadian tidak normal seperti kebakaran atau tekanan berlebih yang parah.

Setelah perombakan menyeluruh, katup harus disertifikasi ulang, disegel kembali dengan segel kawat anti rusak, dan catatan pemeriksaannya diperbarui dengan data uji tekanan yang baru, penggantian suku cadang, dan identitas teknisi yang melakukan pekerjaan.

Inspeksi Berbasis Risiko (RBI) sebagai Alternatif Interval Tetap

Pendekatan tradisional yang menerapkan interval inspeksi tetap – katakanlah, setiap 2 tahun untuk semua katup pengaman di pabrik – semakin banyak digantikan oleh Inspeksi Berbasis Risiko (RBI). RBI adalah metodologi yang menggabungkan kemungkinan kegagalan dengan konsekuensi kegagalan untuk menentukan strategi pemeriksaan yang paling tepat untuk setiap katup.

Berdasarkan RBI, katup pengaman yang melindungi drum uap bertekanan tinggi di pembangkit listrik mungkin diperiksa setiap tahun, sedangkan katup pelepas pada sistem pembersih nitrogen bertekanan rendah di fasilitas yang sama mungkin hanya memerlukan inspeksi setiap 5 tahun. Pendekatan yang ditargetkan ini mengurangi biaya pemeliharaan yang tidak diperlukan sekaligus memfokuskan sumber daya pada peralatan yang berisiko paling tinggi.

API 581 (Teknologi Inspeksi Berbasis Risiko) memberikan metodologi terperinci untuk menerapkan RBI pada perangkat pelepas tekanan. Keluaran utama dari proses RBI adalah a analisis tingkat permintaan — perkiraan seberapa sering katup pengaman akan dibuka pada periode tertentu. Katup dengan tingkat permintaan tinggi memerlukan pemeriksaan lebih sering untuk memastikan katup tetap berfungsi. Katup dengan tingkat permintaan yang sangat rendah mungkin memenuhi syarat untuk interval yang lebih lama, namun hanya jika konsekuensi kegagalannya juga rendah.

Untuk fasilitas dengan jumlah katup pengaman yang banyak, RBI dapat menghasilkan Pengurangan 30% hingga 50% dalam total beban kerja inspeksi dibandingkan dengan program interval tetap, tanpa mengorbankan keselamatan — asalkan analisis risiko dilakukan secara ketat dan selalu diperbarui seiring dengan perubahan kondisi proses.

Mode Kegagalan Umum Ditemukan Selama Pemeriksaan Katup Pengaman

Memahami apa yang sebenarnya ditemukan oleh pemeriksa ketika mereka memeriksa katup pengaman memperkuat mengapa pemeriksaan rutin itu penting. Mode kegagalan berikut adalah yang paling sering didokumentasikan di seluruh program inspeksi industri.

Kebocoran Kursi

Kebocoran dudukan — di mana katup memungkinkan aliran kecil cairan terus menerus mengalir meskipun tertutup penuh — adalah cacat paling umum yang ditemukan selama pengujian bangku. Hal ini diakibatkan oleh kerusakan permukaan tempat duduk yang disebabkan oleh panasnya api, korosi, atau hantaman partikel padat. Katup pengaman yang bocor tidak hanya menunjukkan hilangnya proses tetapi juga dapat menyebabkan cakram semakin terkikis seiring berjalannya waktu, yang menyebabkan hilangnya kemampuan penyegelan sepenuhnya. Studi industri menunjukkan hal itu antara 25% dan 40% katup pengaman yang dilepas dari servisnya mengalami kebocoran dudukan yang dapat diukur pada saat pemeriksaan.

Atur Penyimpangan Tekanan

Pegas dapat kehilangan tegangan seiring waktu karena siklus termal, korosi, atau kelelahan material. Hal ini menyebabkan tekanan pembukaan sebenarnya melayang di bawah atau di atas tekanan yang ditetapkan. Katup dengan tekanan yang disetel sebesar 100 psi yang telah terbuka pada 80 psi tidak memberikan perlindungan yang memadai terhadap tekanan berlebih. Sebaliknya, katup yang melayang ke atas dan sekarang terbuka pada 115 psi membuat sistem berpotensi mengalami tekanan berlebih yang merusak sebelum katup dilepaskan. Atur penyimpangan tekanan lebih dari 5% dari nilai yang dicap biasanya memerlukan penggantian pegas dan sertifikasi ulang.

Pipa atau Ventilasi Pembuangan Terblokir

Pipa pembuangan yang tersumbat — karena sarang burung, pembentukan es, penumpukan serpihan, atau pemasangan katup yang salah — menciptakan tekanan balik yang dapat mencegah katup terbuka pada tekanan yang disetel. Ini adalah mode kegagalan yang sangat berbahaya karena katup mungkin tampak berfungsi penuh selama inspeksi visual padahal sebenarnya tidak mampu melakukan pelepasan. Pipa pembuangan harus diperiksa apakah ada penyumbatan, potensi tekanan balik yang berlebihan, dan jalur drainase yang benar pada setiap pemeriksaan terjadwal.

Korosi Cakram atau Nosel

Korosi internal pada permukaan cakram dan dudukan nosel merupakan masalah besar pada lingkungan yang mengandung uap basah, asam, atau mengandung klorida. Lubang pada permukaan yang dikerjakan dengan mesin presisi ini menghancurkan segel logam-ke-logam yang menjadi sandaran katup untuk menutup rapat setelah dilepas. Setelah permukaan tempat duduk berlubang, penggilingan dan pemukulan dapat memulihkannya sampai batas tertentu, namun komponen yang terkorosi parah harus diganti seluruhnya.

Korosi Musim Semi atau Kelelahan

Pegas kompresi di dalam katup pengaman merupakan komponen penahan beban yang penting. Lubang korosi pada kawat pegas mengurangi penampang efektifnya, yang dapat menyebabkan patah tak terduga akibat tekanan pengoperasian. Pegas yang retak telah didokumentasikan sebagai penyebab utama kegagalan katup pengaman dalam beberapa insiden industri. Pegas yang menunjukkan adanya korosi, deformasi, atau keretakan permukaan harus segera diganti.

Persyaratan Dokumentasi dan Penyimpanan Catatan

Setiap pemeriksaan katup pengaman harus didokumentasikan secara menyeluruh. Standar peraturan — termasuk OSHA PSM, API 510, dan sebagian besar peraturan nasional Eropa — memerlukan catatan tertulis yang dapat diaudit untuk menunjukkan kepatuhan. Catatan inspeksi untuk setiap katup harus mencakup:

• Nomor tag katup, nomor seri, dan lokasi dalam proses
• Tekanan set yang dicap dan tekanan pembukaan yang diukur selama pengujian
• Tanggal inspeksi dan identitas inspektur atau teknisi yang berkualifikasi
• Deskripsi setiap cacat yang ditemukan dan tindakan perbaikan yang diambil
• Suku cadang diganti saat overhaul
• Hasil tes bangku pasca perbaikan
• Tanggal pemeriksaan terjadwal berikutnya
• Nomor segel diterapkan setelah pengujian (untuk mendeteksi penyesuaian yang tidak sah)

Catatan ini harus disimpan selama masa pakai peralatan di sebagian besar yurisdiksi, dan setidaknya untuk jangka waktu melebihi interval inspeksi berikutnya. Banyak fasilitas menggunakan sistem manajemen pemeliharaan terkomputerisasi (CMMS) seperti SAP PM atau IBM Maximo untuk mengelola catatan inspeksi katup pengaman bersama dengan data manajemen aset lainnya.

Perlu dicatat bahwa tidak adanya catatan inspeksi yang tepat merupakan pelanggaran peraturan di bawah OSHA PSM, terlepas dari apakah katup benar-benar dalam kondisi baik. Selama audit PSM atau investigasi insiden proses, pemeriksa akan meminta catatan ini sebagai bukti utama kepatuhan integritas mekanis.

Apa Yang Terjadi Jika Pemeriksaan Katup Pengaman Terlewatkan

Konsekuensi dari kegagalan memeriksa katup pengaman sesuai jadwal tidak bersifat teoritis. Beberapa insiden industri besar dalam beberapa dekade terakhir secara langsung atau sebagian disebabkan oleh kegagalan katup pelepas tekanan yang disebabkan oleh inspeksi yang tidak memadai.

Pada ledakan kilang BP Texas City tahun 2005, yang menewaskan 15 pekerja dan melukai 180 lainnya, temuan investigasi mencakup pemeliharaan dan inspeksi sistem pelepas tekanan yang tidak memadai sebagai faktor penyebabnya. Investigasi OSHA selanjutnya menghasilkan denda melebihi $21 juta , dengan kegagalan program integritas mekanis — termasuk manajemen perangkat pelepas tekanan yang tidak memadai — disebutkan secara jelas.

Konsekuensi yang lebih rutin dari pemeriksaan katup pengaman yang terlewat meliputi:

• Hukuman peraturan: Kutipan OSHA PSM untuk kegagalan integritas mekanis biasanya dikenakan denda sebesar $15.000 hingga $156.259 per pelanggaran, dengan pelanggaran yang disengaja mencapai tingkat yang lebih tinggi.
• Implikasi asuransi: Banyak perusahaan asuransi properti dan pertanggungjawaban industri memerlukan bukti kepatuhan pemeriksaan katup sebagai syarat pertanggungan. Siklus inspeksi yang terlewat dapat membatalkan cakupan untuk setiap insiden yang melibatkan kegagalan sistem tekanan.
• Penutupan yang tidak direncanakan: Katup pengaman yang gagal terbuka atau macet saat operasional dapat memicu penghentian paksa yang, dalam pabrik proses berkelanjutan, dapat mengakibatkan hilangnya produksi sebesar ratusan ribu dolar per hari.
• Kerusakan peralatan bertingkat: Katup pengaman yang tidak dapat dibuka saat terjadi tekanan berlebih akan menyebabkan bejana yang dilindungi, penukar panas, atau pipa mengalami tekanan melebihi batas desainnya, sehingga berpotensi menyebabkan pecah dan kerusakan di bagian hilir pada peralatan lainnya.

Langkah Praktis Membangun Program Inspeksi Katup Pengaman

Untuk fasilitas yang sedang membangun atau meningkatkan program manajemen katup pengaman, urutan berikut memberikan pendekatan terstruktur.

1. Buat register katup lengkap: Kumpulkan daftar setiap katup pengaman di fasilitas, termasuk nomor tag, lokasi, cairan servis, tekanan yang disetel, ukuran saluran masuk, bahan bodi, dan tanggal pemasangan. Register ini adalah dasar dari keseluruhan program.
2. Klasifikasikan katup berdasarkan tingkat keparahan servis: Tetapkan setiap katup ke dalam kategori servis — bersih, kotor, atau korosif — dan identifikasi katup yang memiliki tingkat permintaan tinggi atau konsekuensi kegagalan yang tinggi. Klasifikasi ini akan mendorong keputusan frekuensi inspeksi.
3. Tentukan interval inspeksi: Dengan menggunakan standar peraturan yang berlaku (API 576, ASME, peraturan lokal), tetapkan interval pemeriksaan spesifik untuk setiap katup atau grup katup. Dokumentasikan alasan untuk setiap interval yang ditetapkan, terutama jika menyimpang dari standar default.
4. Jadwalkan inspeksi berdasarkan jangka waktu pemeliharaan yang direncanakan: Jika memungkinkan, selaraskan pengujian katup pengaman dengan penghentian atau penyelesaian yang direncanakan untuk meminimalkan dampak produksi. Untuk program pengujian online, jadwalkan pengujian di tempat selama periode pengoperasian stabil.
5. Kualifikasi sumber daya pengujian Anda: Pastikan bahwa inspektur dan teknisi yang melakukan pekerjaan katup pengaman memenuhi syarat sesuai standar yang berlaku. ASME Bagian VIII, misalnya, mengharuskan pengujian katup dilakukan oleh personel yang bekerja di bawah stempel "VR" Dewan Nasional (NB) untuk pekerjaan perbaikan dan pengujian.
6. Memelihara dan meninjau catatan inspeksi: Setelah setiap pemeriksaan, perbarui register katup dengan hasil pengujian, temuan, dan tanggal terjadwal berikutnya. Tinjau keseluruhan program setiap tahun untuk menyesuaikan interval berdasarkan akumulasi riwayat inspeksi.
7. Selidiki setiap kegagalan: Katup apa pun yang gagal dalam uji fungsional — apakah katup dibuka lebih awal, dibuka terlambat, atau gagal dipasang kembali — harus memicu penyelidikan akar penyebab formal sebelum katup dikembalikan ke layanan. Memahami mengapa katup rusak sangat penting untuk mencegah terulangnya kembali dan untuk membenarkan penyesuaian interval apa pun.

Perbedaan Jenis Katup Pengaman dan Implikasi Pemeriksaannya

Tidak semua perangkat pelepas tekanan sama, dan jenis perangkat yang dipasang memengaruhi cara pemeriksaan dan seberapa sering perangkat tersebut harus diperiksa.

Katup Pengaman Bermuatan Pegas

Jenis yang paling umum dalam aplikasi industri. Tekanan pembukaan ditentukan oleh gaya pegas yang bekerja pada piringan. Katup pegas dapat mengalami kelelahan pegas, keausan dudukan, dan korosi. Mereka memerlukan inspeksi visual eksternal dan pengujian pop berkala untuk memverifikasi tekanan yang disetel. Interval perbaikan penuh biasanya berkisar dari 1 hingga 5 tahun tergantung pada layanan.

Katup Pelepas yang Dioperasikan Pilot (PORV)

PORV menggunakan katup pilot kecil untuk merasakan tekanan sistem dan menggerakkan katup utama. Katup ini mampu mematikan dengan lebih rapat dan dapat menangani laju aliran yang lebih besar dengan lebih efisien dibandingkan katup pegas. Namun, mereka memiliki mekanisme internal yang lebih kompleks – termasuk katup pilot, pipa, dan koneksi penginderaan – yang semuanya merupakan titik kegagalan potensial. PORV umumnya memerlukan prosedur pemeriksaan yang lebih rinci daripada katup pegas, dan rakitan pilot harus diuji secara terpisah dari katup utama. Inspeksi tahunan terhadap sistem percontohan adalah praktik standar di sebagian besar industri proses.

Cakram Pecah

Cakram pecah adalah alat pelepas tekanan non-reclosing yang meledak pada tekanan yang telah ditentukan untuk memberikan bantuan seketika. Tidak seperti katup pengaman, katup ini tidak memerlukan pengujian pop - "pemeriksaan" pada katup ini terutama terdiri dari verifikasi bahwa cakram tidak mengalami kerusakan secara visual, bahwa penandaan tekanan ledakan sesuai dengan persyaratan desain, dan bahwa cakram belum digunakan melebihi masa pakai yang disarankan. Kebanyakan produsen cakram pecah merekomendasikan penggantian setiap kali 3 sampai 5 tahun regardless of condition , karena kelelahan dan korosi dapat menyebabkan ledakan dini atau mencegah ledakan pada tekanan terukur.

Perangkat Kombinasi (Katup Pengaman Cakram Pecah)

Banyak proses menggunakan cakram pecah yang dipasang di bagian hulu katup pengaman untuk melindungi katup dari cairan korosif atau polimerisasi. Kombinasi ini memerlukan pemeriksaan pada kedua perangkat — cakram pecah untuk integritas dan katup pengaman untuk akurasi tekanan yang disetel. Persyaratan tambahan yang penting adalah memantau tekanan di ruang antara cakram pecah dan katup pengaman . Jika cakram mengalami kebocoran kecil dan ruang antar perangkat memberi tekanan, katup pengaman akan mengalami tekanan balik yang mengurangi kapasitas pelepas efektifnya. Pengukur tekanan atau indikator ledakan di ruang ini wajib sesuai kode ASME dan harus diperiksa pada setiap pemeriksaan.
