Apa sajakah jenis katup pengaman?

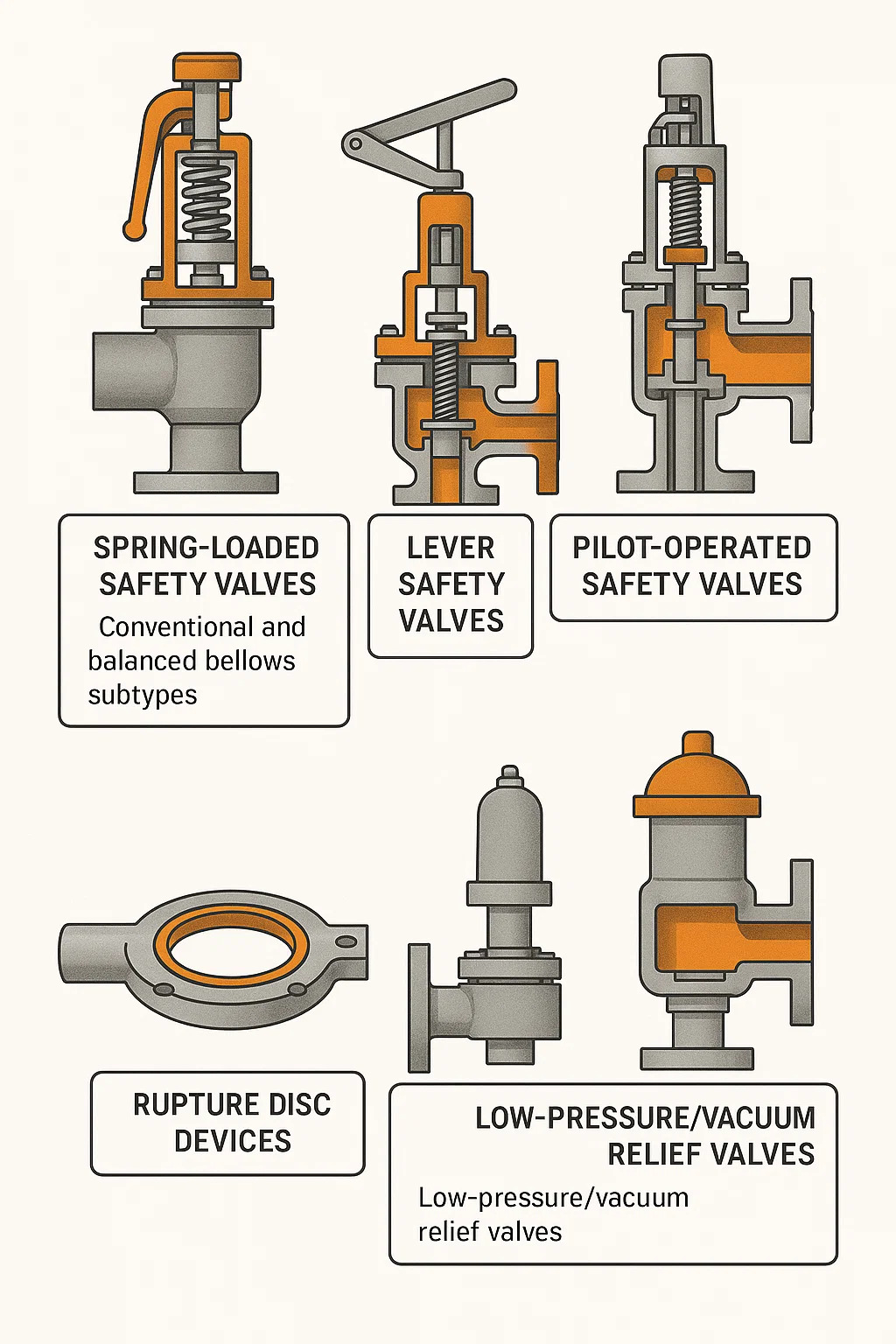

Katup pengaman adalah perangkat penting untuk melindungi peralatan tekanan. Mereka secara otomatis terbuka ketika tekanan melebihi batas yang telah ditentukan, melepaskan media (seperti gas atau cairan), sehingga mencegah kerusakan atau bahaya peralatan. Berdasarkan metode operasi dan karakteristik strukturalnya, tipe utamanya adalah:

1. Katup Pengaman Bermuatan Pegas

Ini adalah tipe yang paling umum dan mendasar, menggunakan kekuatan pegas untuk melawan tekanan internal sistem.
Prinsip Kerja: Di bawah tekanan operasi normal, pegas menekan cakram katup dengan kuat ke dudukan katup, menjaga segel. Ketika tekanan sistem naik melebihi gaya pegas, cakram katup terangkat, dan media mulai mengalir.
Fitur: Struktur yang relatif sederhana dan keandalan yang tinggi.
Subtipe:
Konvensional: Tekanan balik pelepasan secara langsung mempengaruhi tekanan pembukaan yang disetel.
Balanced Bellows: Menggunakan bellow untuk melawan efek tekanan balik pada tekanan pembukaan katup, memastikan pembukaan akurat bahkan di bawah tekanan balik yang bervariasi.

2. Katup Pengaman Tuas

Katup pengaman jenis ini menggunakan kombinasi tuas dan penyeimbang untuk memberikan gaya penutupan.
Prinsip Kerja: Sebuah tuas dihubungkan ke cakram katup, dan beban penyeimbang yang dapat digerakkan digantung di ujung tuas yang lain. Dengan mengatur posisi counterweight pada tuas, maka tekanan bukaan katup dapat diatur secara tepat.
Fitur: Struktur yang relatif besar, sering digunakan pada peralatan besar seperti ketel uap, memfasilitasi pengangkatan katup secara manual untuk drainase teratur (disebut "blowdown manual" atau "ventilasi manual"). Kurang banyak digunakan dalam industri modern dibandingkan tipe pegas.

3. Katup Pengaman yang Dioperasikan Pilot

Tipe ini menggunakan sistem tekanan itu sendiri untuk mengontrol buka tutup katup, terdiri dari katup utama dan alat kendali kecil (pilot valve).
Prinsip Kerja: Katup pilot pertama-tama merasakan tekanan sistem. Ketika tekanan mencapai nilai yang ditetapkan, katup pilot terbuka, melepaskan tekanan di bagian atas katup utama, memungkinkan tekanan sistem mendorong katup utama terbuka dan melakukan pelepasan skala besar.
Fitur:
Pembukaan lebih tepat: Tekanan bisa sangat dekat dengan titik setel sebelum pembukaan.
Volume pelepasan yang besar: Katup utama dapat dibuat sangat besar.
Cocok untuk sistem bertekanan tinggi: Dibandingkan dengan katup pegas, katup ini dapat dirancang lebih kompak sekaligus menangani laju aliran besar.

4. Perangkat Disk Pecah

Sebenarnya, ini bukan katup tradisional, melainkan alat pelepas tekanan sekali pakai.
Prinsip Kerja: Terdiri dari membran logam tipis (atau bahan non-logam) yang telah dikalibrasi sebelumnya yang dipasang pada wadah. Ketika tekanan wadah mencapai nilai tertentu, membran langsung pecah, melepaskan tekanan dengan cepat.
Fitur:
Kecepatan respons yang sangat cepat.
Sekali pakai: Harus diganti setelah pecah.
Dapat digunakan bersama dengan katup pengaman: Cakram pecah terletak di sisi saluran masuk katup pengaman untuk melindungi katup pengaman dari korosi atau mencegah kebocoran kecil.

5. Katup Pelepas Tekanan Rendah/Vakum

Katup pengaman ini dirancang khusus untuk melindungi wadah besar seperti tangki penyimpanan dari perubahan bentuk atau kerusakan akibat tekanan berlebihan atau **vakum (tekanan internal yang sangat rendah)**.
Prinsip Kerja:
Pelepas Tekanan: Ketika tekanan internal melebihi nilai yang ditetapkan, katup terbuka untuk melepaskan gas internal.
Pelepasan Vakum: Ketika tekanan internal turun di bawah tekanan atmosfer (menciptakan ruang hampa), katup terbuka untuk menarik udara eksternal, menyeimbangkan tekanan internal dan eksternal.
Fitur: Protects the structural integrity of the storage tank and is typically used in low-pressure environments.
