Bagaimana cara menguji katup pengaman?

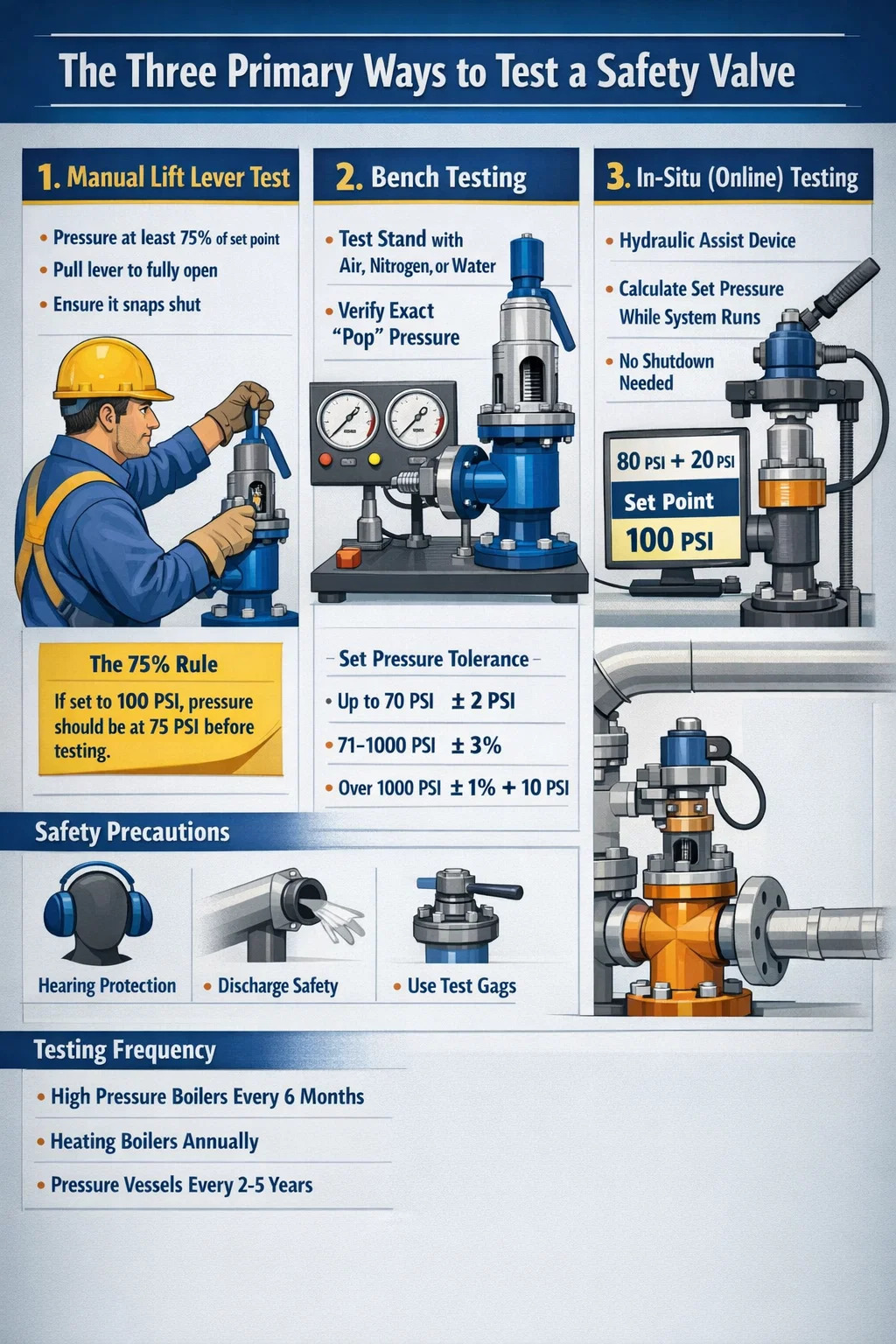

Jawaban Singkat: Tiga Cara Utama untuk Menguji a Katup Pengaman

Untuk memastikan a katup pengaman berfungsi dengan benar, maka harus diuji menggunakan salah satu dari tiga metode utama: Pengujian Angkat Manual menggunakan tuas fisik, Pengujian Bangku di tempat tes khusus, atau Pengujian Di Tempat (juga dikenal sebagai Pengujian Online) menggunakan alat bantuan hidraulik presisi tinggi.

Pengujian bukan sekedar pemeriksaan operasional; ini merupakan persyaratan peraturan. Misalnya, ASME Bagian VI dan VII berikan interval tertentu untuk pengujian ini untuk mencegah komponen katup rusak karena korosi atau penumpukan mineral. Mengabaikan prosedur ini dapat mengakibatkan kegagalan besar saat terjadi tekanan berlebih.

Metode 1: Uji Tuas Angkat Manual

Ini adalah bentuk verifikasi paling dasar a katup pengaman sedang operasional. Kebanyakan katup industri dilengkapi dengan pegangan manual atau "tuas coba" yang dirancang untuk tujuan ini.

Aturan 75% untuk Pengujian Manual

Anda tidak boleh menarik tuas pada sistem yang dingin atau tidak bertekanan. Kebanyakan pabrikan menentukan bahwa tekanan sistem harus minimal 75% dari tekanan yang disetel sebelum tuas ditarik. Misalnya, jika Anda katup pengaman diatur ke 100 PSI, sistem harus berada pada 75 PSI sebelum pengujian. Tekanan ini memberikan gaya angkat yang diperlukan untuk mencegah cakram katup terbanting kembali dan merusak permukaan tempat duduk yang halus.

• Tarik tuas ke posisi terbuka penuh.
• Tahan selama beberapa detik untuk menghilangkan kotoran.
• Lepaskan dan pastikan segera tertutup rapat tanpa bocor.

Metode 2: Pengujian Bench (Standar Emas)

Pengujian bangku adalah cara paling akurat untuk memverifikasi tekanan "pop" yang tepat dan mengatur ulang tekanan a katup pengaman . Hal ini memerlukan katup untuk dikeluarkan dari pipa dan dibawa ke bengkel bersertifikat.

Pengaturan Pengujian Bench

Katup dipasang pada tempat uji yang menggunakan udara, nitrogen, atau air untuk mensimulasikan tekanan sistem. Teknisi secara perlahan meningkatkan tekanan hingga katup pengaman terbuka.

Metode 3: Pengujian In-Situ atau Online

Untuk pabrik besar dimana mematikan boiler terlalu mahal, Pengujian di Tempat adalah solusinya. Metode ini menggunakan perangkat hidrolik khusus untuk menarik batang katup saat sistem masih berjalan.

Cara Kerja Perhitungan In-Situ

Komputer menghitung katup pengaman set point dengan menggabungkan tekanan sistem yang ada dengan gaya yang diterapkan oleh alat hidrolik. Misalnya, jika sistem berada pada 80 PSI dan alat hidrolik memberikan gaya sebesar 20 PSI untuk membuatnya meletus, tekanan yang disetel dipastikan pada 100 PSI. Hal ini memungkinkan verifikasi tanpa pernah mencapai tekanan set penuh boiler, sehingga mengurangi risiko.

Tindakan Pencegahan Keselamatan Penting Selama Pengujian

Karena a katup pengaman pelepasannya disertai kekerasan dan suara keras, protokol keselamatan khusus harus diikuti untuk melindungi personel:

• Perlindungan Pendengaran: Katup popping bisa melebihi 120 desibel.
• Orientasi Pembuangan: Pastikan pipa pembuangan diarahkan menjauhi jalan setapak.
• Tersedak: Jika Anda menguji beberapa katup pada satu header, "test gag" digunakan untuk menjaga katup lainnya tetap tertutup. Peringatan Kritis: Jangan pernah mengencangkan penutup secara berlebihan karena batang katup akan tertekuk.

Kapan Anda Harus Menguji Katup Pengaman Anda?

Frekuensi pengujian bergantung pada tingkat keparahan layanan. Katup pada sistem udara bersih memerlukan perhatian lebih jarang dibandingkan katup pada saluran kimia korosif.

• Ketel Uap Tekanan Tinggi: Seringkali memerlukan tes manual setiap 6 bulan dan tes tekanan penuh setiap tahun.
• Boiler Pemanas: Biasanya memerlukan pemeriksaan manual setahun sekali sebelum musim pemanasan dimulai.
• Bejana Tekanan: Interval pemeriksaan biasanya berkisar dari 2 hingga 5 tahun tergantung pada hukum yurisdiksi setempat.
